Passiamo ad analizzare la scheda madre. La GIGABYTE Z370 AORUS Ultra Gaming, sempre in formato ATX, presenta una colorazione tendente al Nero con un PCB di colore grigio scuro. Presente per il modello Z370 di Ultra Gaming come per la Gaming 3 il logo della serie AORUS serigrafato sul PCB di colore grigio chiaro. Questo conferisce un aspetto più ricercato e aggressivo. Non sono presenti inserti di colore rosso che sono rimpiazzati da Safe Slot per le RAM e VGA (slot PCI-E x16 principali) e LED. Si evince velocemente e facilmente la somiglianza base tra i modelli citati poc’anzi. Si deve dire però che la Ultra Gaming è dotata di un sistema di illuminazione multi-zona RGB tale per cui l’aspetto visivo sarà maggiore anche durante un utilizzo notturno.

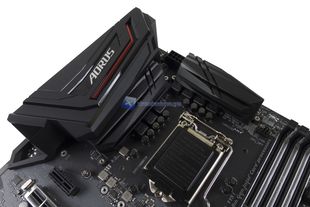

Partiamo dunque dalla zona socket. Questa è caratterizzata da due generosi dissipatori in alluminio con delle fenditure. Questi non sono uniti tra di loro da alcuna heatpipe. A completare la zona socket vi è la cover in plastica che sormonta le uscite e porte I/O.

Per rimuovere la cover in plastica e i dissipatori della zona di alimentazione ci servirà un cacciavite a punta fine. Fatto ciò ecco come si presenta la zona di alimentazione della GIGABYTE Z370 AORUS Ultra Gaming.

Zona socket caratterizzata da 7 fasi di alimentazione (4+3) controllate da un controller ibrido digitale Intersil ISL95866. Completano la presenza diversi MOSFET ON Semiconductor NTMFS4C06N e NTMFS4C09N, di condensatori allo stato solido e induttori in lega metallica con relativo logo. Possiamo tranquillamente dire che la Ultra Gaming adotta la stessa circuiteria della già vista Gaming 3.

Dettaglio controller.

Dettaglio MOSFET.

Dettaglio GIGABYTE Z370 AORUS Ultra Gaming senza cover porte I/O.

Alimentazione affidata ad un classico connettore 8 Pin EPS a fianco di uno a 4 Pin per ventole.

E all’immancabile 24 Pin ATX. Questo posizionato sempre lateralmente in maniera verticale e vicino all’Header per strisce a LED Digitali e Analogiche. Non possiamo non notare anche il connettore USB 3.0 e il più recente USB 3.1 per le connessioni frontali dei case.

Dettaglio Header per strisce a LED Digitali, secondo Header per strisce a LED analogiche e infine un ulteriore Header 4 Pin per ventole. Non manca inoltre l’inserto in plastica trasparente che potrà essere personalizzato tramite stampe in 3D,

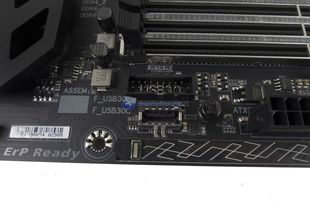

Dettaglio Header USB 3.0 e USB 3.1.

Osserviamo anche la presenza dei 4 slot RAM DDR4 caratterizzati dal frame in alluminio e da una serie di LED in modo da personalizzare l’illuminazione di questa zona. Supporto RAM DDR4 fino a 4000 MHz.

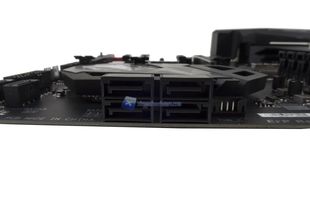

Scendendo verso il lato destro troviamo le prime quattro porte SATA III.

Nuovamente, da una visione ‘’aerea’’ angolare, possiamo osservare le altre due porte SATA III nonché il generoso dissipatore in alluminio adibito alla dissipazione del PCH Z370. Dissipatore dal design standard e già visto con il precedente modello.

Troviamo inoltre i classici Header per USB, TPM, connessione frontali, Header Audio frontale e molto altro ancora.

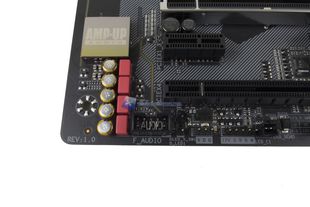

Arriviamo nell’angolo opposto dove è presenta il rinnovato circuito audio con i nuovi condensatori audio WIMA e condensatori Chemicon Gold insieme al chip Realtek ALC1220 sotto la EMI Shield. Non manca una Trace Path con LED RGB.

Giungiamo al retro della scheda madre e precisamente alle uscite e connessioni posteriori. Troviamo:

• 1 x PS/2 keyboard/mouse
• 1 x DVI-D
• 1 x HDMI
• 1 x USB Type-C port, con supporto USB 3.1 Gen 2
• 1 x USB 3.1 Gen 2 Type-A port (Rosso)
• 4 x USB 3.1 Gen 1
• 2 x USB 2.0/1.1
• 1 x RJ-45
• 1x Uscita SPDIF
• 6 x Jack Audio 3.5 mm

Infine raggiungiamo il centro del PCB dove sono presenti:

• 3x Slot PCI-E x16 di cui 2 con SafeSlot (con un rinforzo in metallo dello slot PCI-E)
• 3x Slot PCI-E x4
• 2x Slot M.2 di cui il superiore 22110 e inferiore 2280

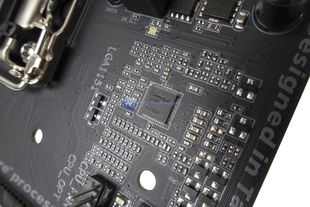

A seguire alcuni dei chip di gestione e controllo presenti sulla GIGABYTE Z370 AORUS Ultra Gaming.

Chip NXP L04083B per ripartire le linee PCI-E.

Chip ITE 8295FN per il controllo delle strisce a LED RGB Digitali.

Chip LAN Gigabit Intel i219V.

Chip ITE IT8686E per i sensori e monitoraggio.

Chip PTN3360DBS NXP per la gestione di porte digitali quali HDMI.

Chip ASMedia ASM3142 per USB 3.1.
